Como ya os hemos ido mostrando en otras ocasiones, en GMD Solutions apostamos fuertemente por la tecnología LiDAR para la obtención de modelos con precisión milimétrica, y en esta ocasión os traemos el trabajo de escaneo láser efectuado sobre la madrileña M30, a su paso por Puente de Vallecas, a petición de EMESA M-30. El encargo de este famoso vial, por todos conocido, consiste en el escaneado láser de calzada y puente, en toda su extensión, desde el estribo sur, el paso sobre la Avenida de la Albufera, hasta el estribo norte.

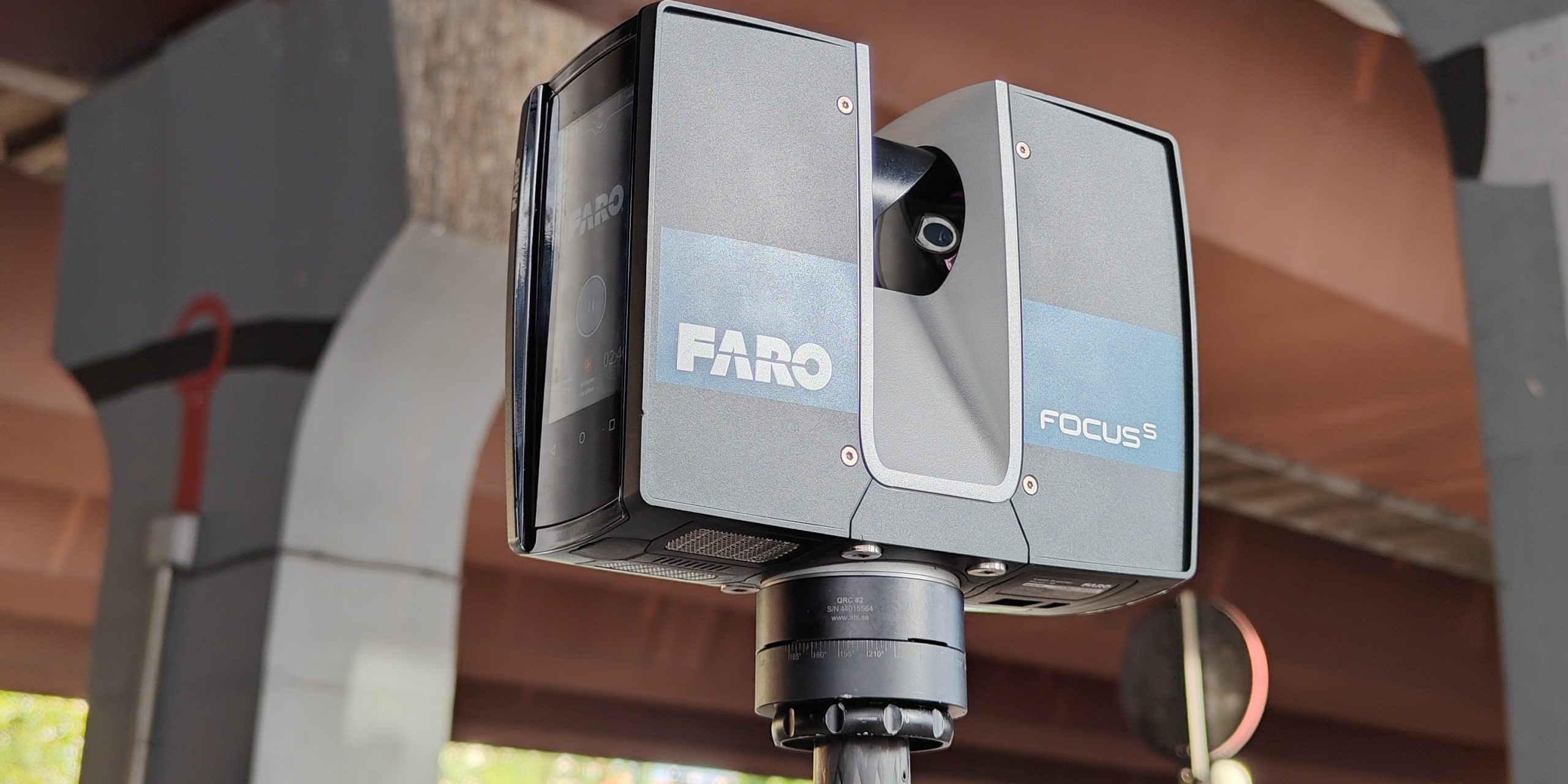

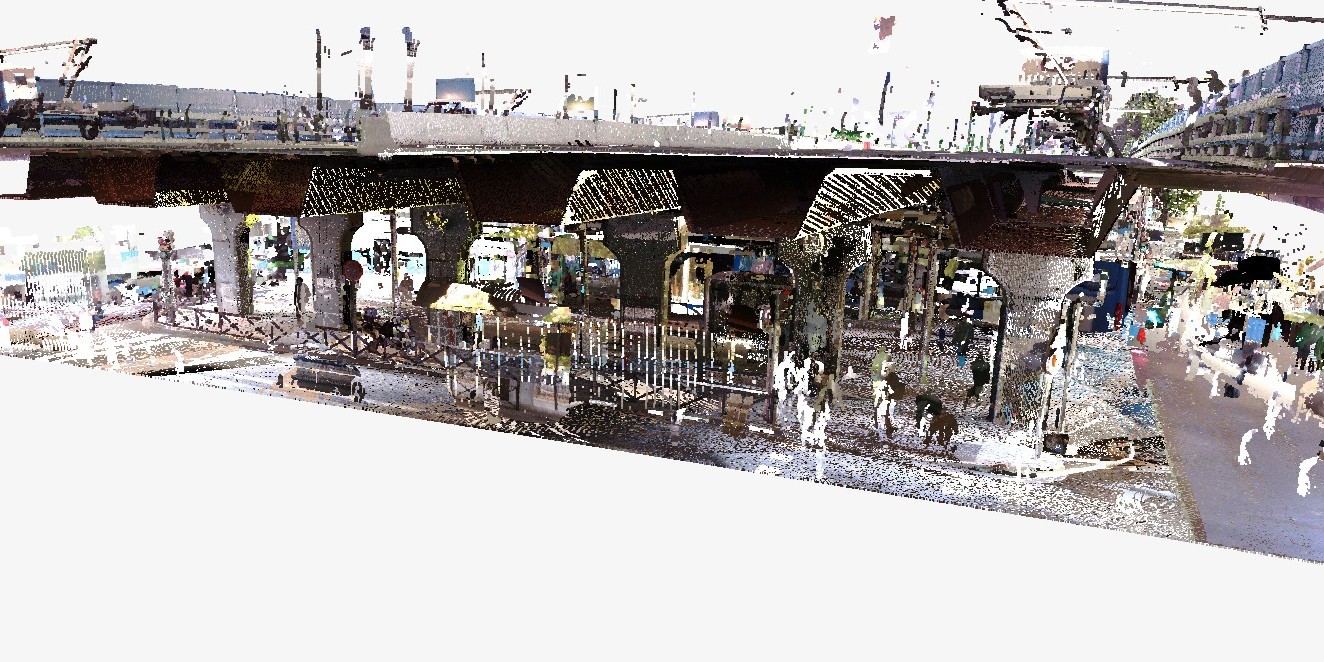

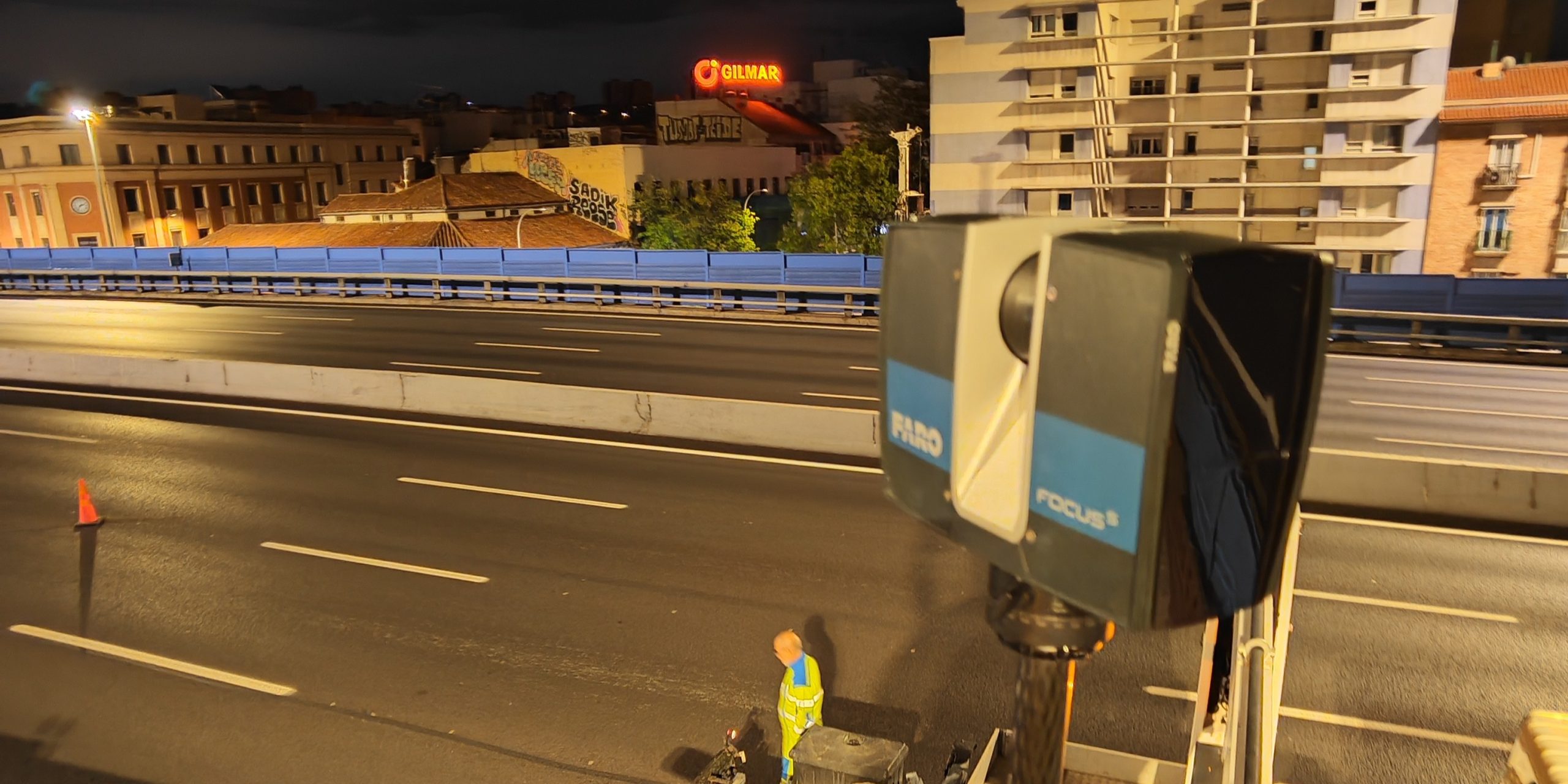

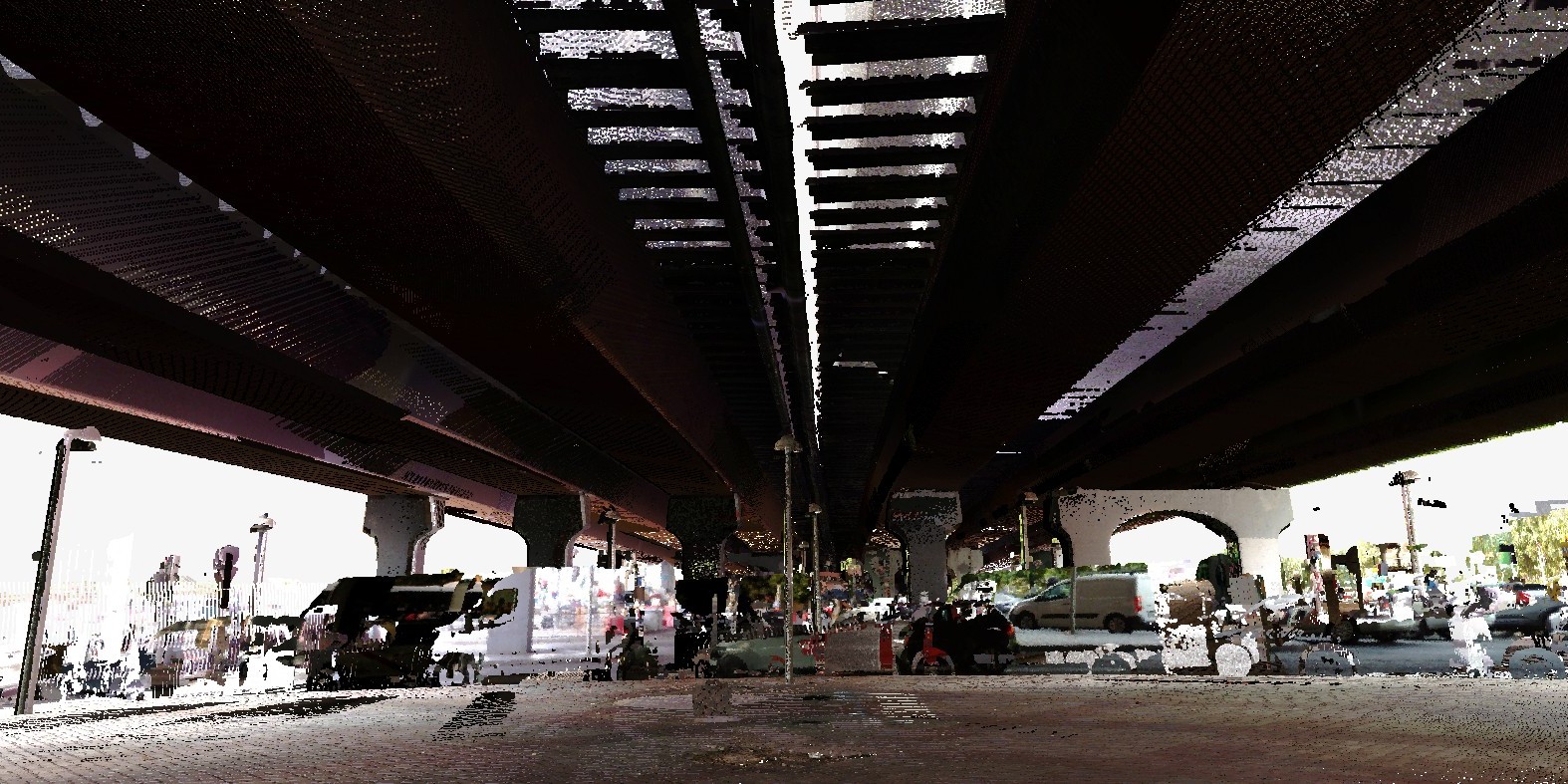

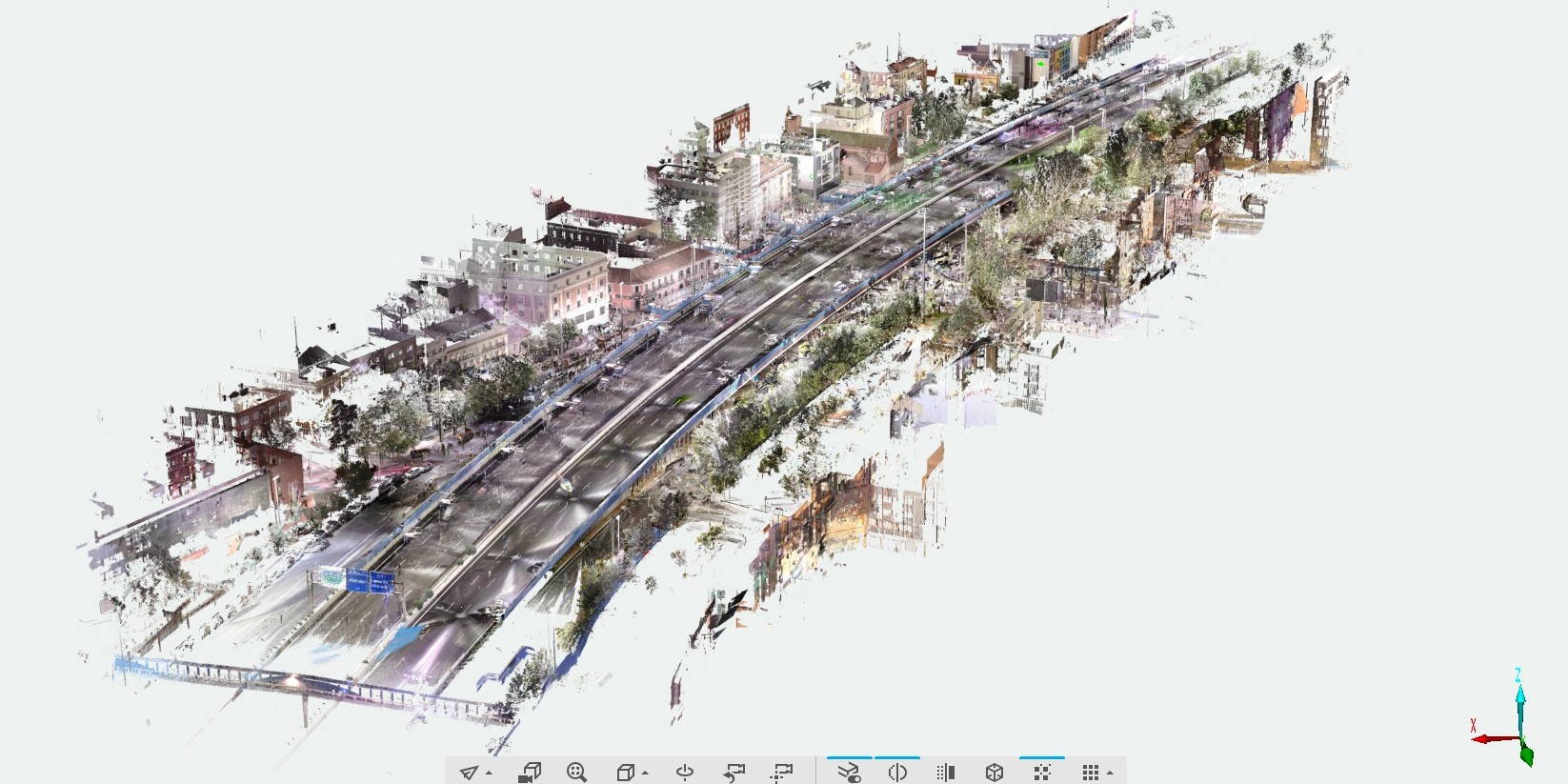

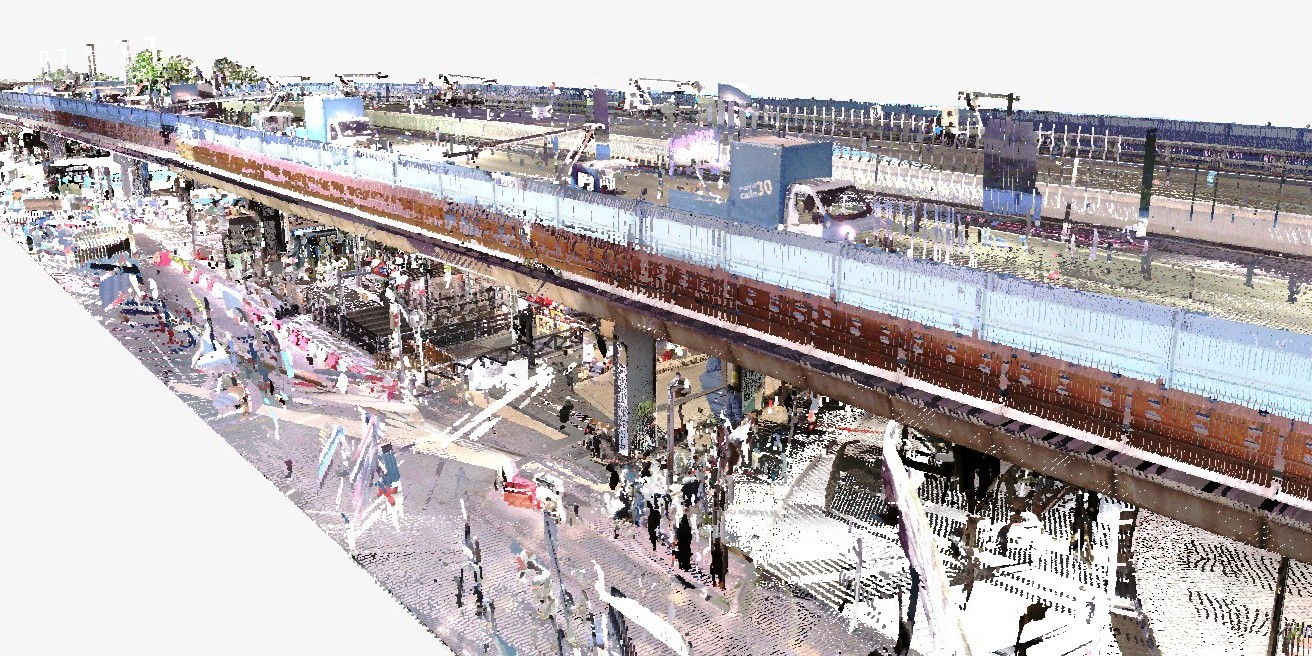

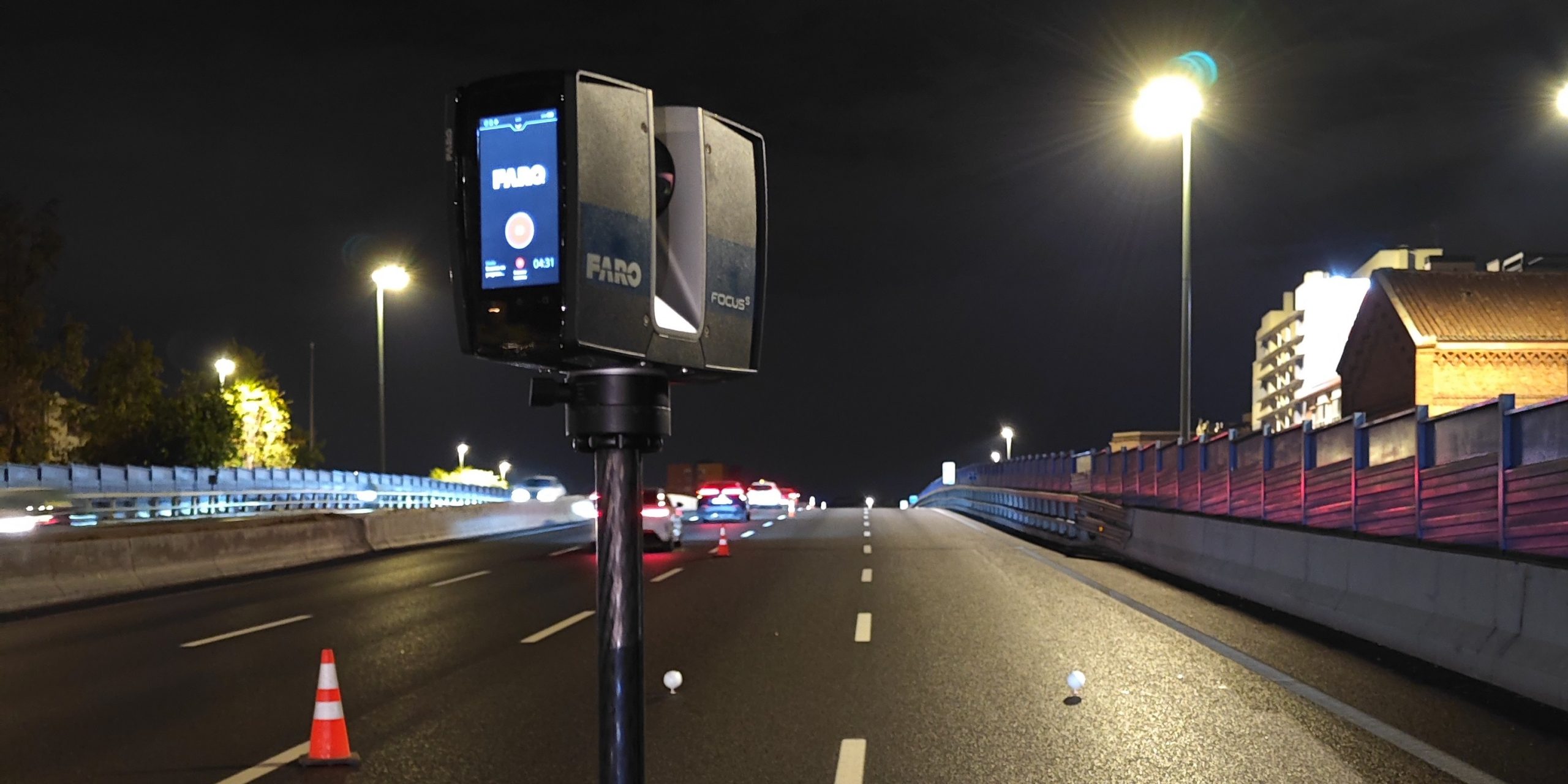

Para el escaneado de sendas calzadas superiores, fue necesario efectuar el corte parcial del tráfico, realizado en horario nocturno, ya que el escáner debía colocarse en el centro de cada calzada. Además, para el escaneado de los bordes superiores del puente, estos fueron realizados por fuera de las pantallas acústicas mediante camión grúa equipado con cesta. Si bien la longitud aproximada del puente es de 550 metros, la superficie escaneada total asciende a 24.000 m2 aproximadamente, contando el tablero, estribos laterales, y los pasos inferiores. Una vez realizado el escaneado del tablero y calzadas, fue el turno de los pasos inferiores, ya en horario diurno y sin interrupción del tráfico madrileño. Estas tomas abarcan desde cada estribo, por ambos lados, hasta el estribo opuesto, añadiendo una pasada central para la total obtención del puente por su parte inferior. Para el escaneado se hizo uso del equipo S70 de Faro, aparato con el que ya estamos extensamente familiarizados. Como resultado, se obtiene un modelo 3D en formato de nube de puntos, que muestra la realidad del puente con precisión milimétrica, estando, además, georreferenciado según coordenadas UTM. Disponer de un modelo de altísima precisión permitirá tener control sobre el estado actual del puente, controlando el estado de sus elementos estructurales, tamaño de fisuras o grietas, movimientos…
Con este proyecto de escaneado y procesado de nube de puntos, sumamos una cantidad considerable de metros a nuestra ya elevada experiencia en este tipo de trabajos. En GMD Solutions ya hemos realizado todo tipo de escaneados, desde locales como los BZ55 de López de Hoyos y Julián Romea, hasta edificios históricos como el convento de Almonacid de Zorita, pasando por la subestación eléctrica en la provincia de Cáceres.
